軟化樹脂再生的注意事項

軟化樹脂在水處理過程中會逐漸吸附水中的鈣、鎂離子，達到飽和后需通過再生恢復交換能力。再生操作的規(guī)范性直接影響樹脂性能和使用壽命，需注意以下關鍵事項。

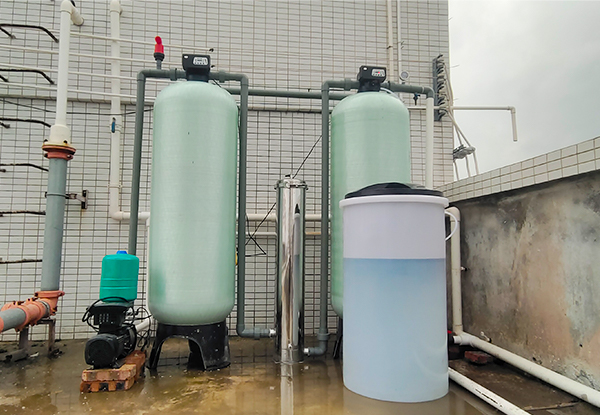

再生前需做好充分準備。首先要檢測樹脂狀態(tài)，觀察樹脂顏色是否均勻、有無破損或污染，若發(fā)現樹脂結塊、發(fā)黑，需先進行清洗或篩選。其次需準備合適的再生劑，常用氯化鈉溶液（工業(yè)鹽純度需達 99.5% 以上），避免使用含雜質的食鹽，以防重金屬污染樹脂。同時要檢查再生設備，確保鹽箱、管路、閥門等無堵塞、泄漏，計量泵精度正常，為再生過程提供穩(wěn)定條件。

再生過程的操作細節(jié)至關重要。再生劑濃度需嚴格控制，通常氯化鈉溶液濃度為 5%-10%，濃度過高會導致樹脂過度收縮，過低則再生不徹底。再生流速應保持穩(wěn)定，一般控制在 5-8m/h，流速過快會使再生劑與樹脂接觸時間不足，流速過慢則可能造成樹脂壓實。再生時間需根據樹脂失效程度調整，常規(guī)再生周期為 30-60 分鐘，確保再生劑充分滲透樹脂孔隙，置換出吸附的離子。

再生液的溫度也需留意，陽離子交換樹脂再生溫度宜控制在 20-30℃，溫度過高會破壞樹脂結構，過低則降低再生效率。此外，再生方式應遵循 “逆流再生” 原則，即再生液流向與原水運行方向相反，可提高再生劑利用率，減少樹脂層交叉污染。

再生后需進行必要處理。首先要充分沖洗樹脂，分為慢沖洗和快沖洗兩個階段：慢沖洗以低流速清除殘留再生劑，時間約 15-20 分鐘；快沖洗則需達到出水水質標準（硬度≤0.03mmol/L），避免再生劑殘留影響出水質量。沖洗完成后需檢測再生效果，通過測定出水硬度判斷樹脂是否恢復交換能力，若再生效果不佳，需排查再生劑濃度、用量或操作流程是否存在問題。

日常維護同樣重要。再生周期應根據用水量和原水硬度合理設定，避免樹脂過度失效后再生，增加再生難度。長期停用的樹脂需用 10% 氯化鈉溶液浸泡保養(yǎng)，防止微生物滋生或樹脂失水變形。定期對樹脂進行轉型處理，可恢復樹脂的交換容量，延長使用壽命。

總之，軟化樹脂再生需嚴格把控再生劑質量、濃度、流速、溫度等參數，規(guī)范操作流程，做好再生前后的檢測與維護，才能確保樹脂持續(xù)高效運行，降低水處理成本。對于大型水處理系統(tǒng)，建議制定再生操作手冊，由專業(yè)人員定期執(zhí)行，減少人為操作誤差。
